HDM690 Replacement Parts

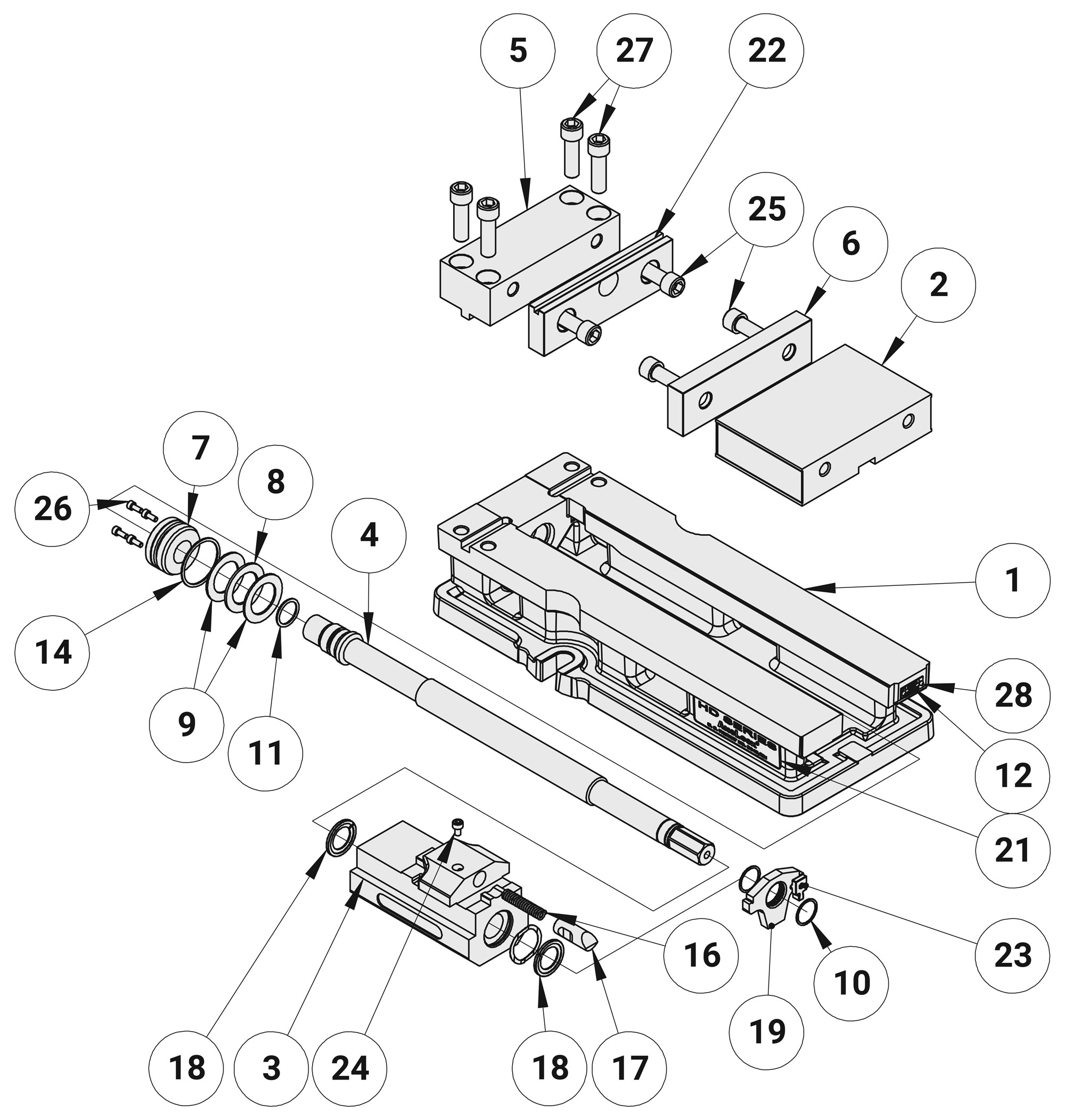

Kurt HDM690 Replacement Parts Diagram

CalloutQty NeededNamePart No.PriceBuy
274B18.3.1 M-12 X 1.75 X 40 Hex SHCS—40NHX - 26-030026-0300$7.00
264B18.3.1 M-4 X 0.7 X 10 Hex SHC--10NHX - 26-005626-0056$7.00
254SHCS, M12 X 1.75 X 30MM LG - 26-028626-0286$7.00
712-Piece Retaining Nut - 3600VM-83600VM-8$71.00
31TL6 Vise Front Nut - TL6-3FTL6-3F$221.00
51Kurt Stationary Jaw - Metric - HDM690-6HDM690-6$314.00
282Kurt Screw, Drive, #2 X 0.25 - 07-023007-0230$7.00
152Kurt Wave Spring - DX6-169DX6-169$7.00
41Kurt Screw - DX6-5DX6-5$86.00
0Kurt Chip Guard Long - HDM690-249HDM690-249$15.00
161Kurt Spring, Red, Manual Vise Only - HD6-197HD6-197$7.00
21Kurt Hard Movable Jaw, J Style - HDLM6J-2HDLM6J-2$233.00
231Kurt Workstop Assembly - WSRL46WSRL46$27.00
171Kurt Spring Guide, Metric - HDM6-142HDM6-142$14.00
191Kurt Screw Support - HDM690-224-CPHDM690-224-CP$41.00
81Kurt Thrust Bearing - D80-41D80-41$9.00
182Kurt Internal Brush Seal - D688-211D688-211$12.00
61Kurt Jaw Plate, 6" - D60-7D60-7$56.00
221Kurt GrooveLock 6" Jaw Plate - D60-315-PD60-315-P$60.00
0Kurt Handle Assembly - D60I-10-SAD60I-10-SA$46.00
111Kurt O-Ring, Buna N, #117 - 3600V-993600V-99$7.00
92Kurt Thrust Washer - 3600V-423600V-42$9.00
102Kurt Spiral Retaining Ring - 3600V-1473600V-147$7.00
141Kurt O-Ring, Buna N #129 - 3600V-1283600V-128$7.00
241Kurt Screw, SHCS, M5 X .8 X 6mm LG - 26-008226-0082$7.00
